外半/盘管反应釜


型  号:  型号
分  类:  反应设备
报  价:  100000.00
外半盘管式反应釜是一种将加热管或冷却管放在釜体外面的一种设备,与目前我国普通采用的普通夹套式反应釜相比,这种设备有诸多益处:1、这种设计形式的高压反应釜能够减小釜体壁厚,进步提高设备承载才能:釜体和下
产品介绍

外半盘管式反应釜是一种将加热管或冷却管放在釜体外面的一种设备,与目前我国普通采用的普通夹套式反应釜相比,这种设备有诸多益处:
1、这种设计形式的高压反应釜能够减小釜体壁厚,进步提高设备承载才能:釜体和下封头的壁厚比按夹套设计的壁厚薄37.5%和50%,同时这种设备也减少反应釜釜体总体直径,节省空间。
2、有利于设备的传热效率。这是因为它既可作为热源,又可降低普通夹套反应釜中的空气热阻;
3、节约能量耗费:夹套容积与半管容积之比为8:1,降低投资。

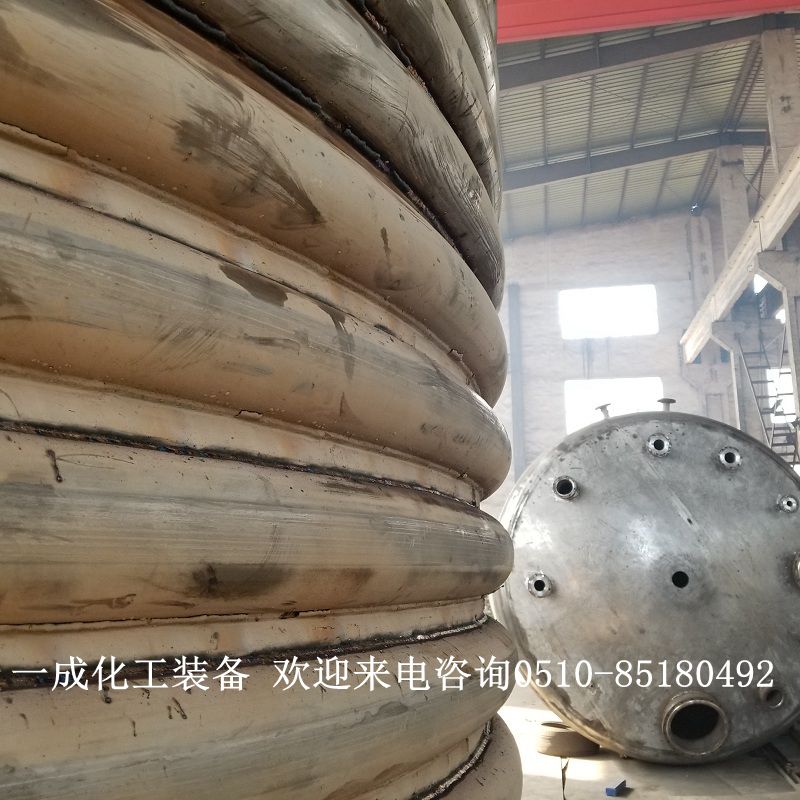

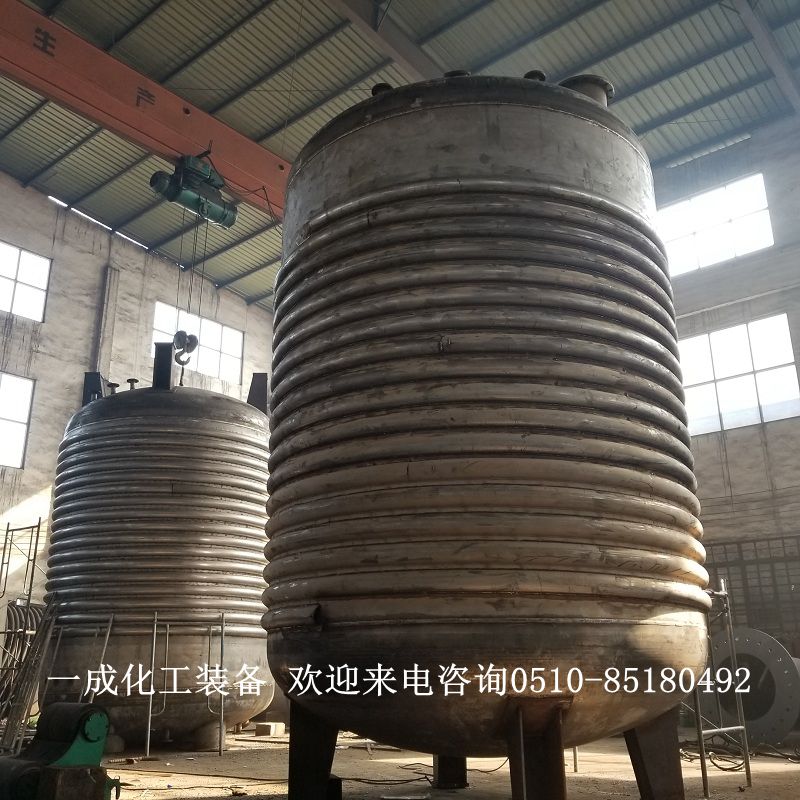

半管焊接现场及外半管反应釜成品

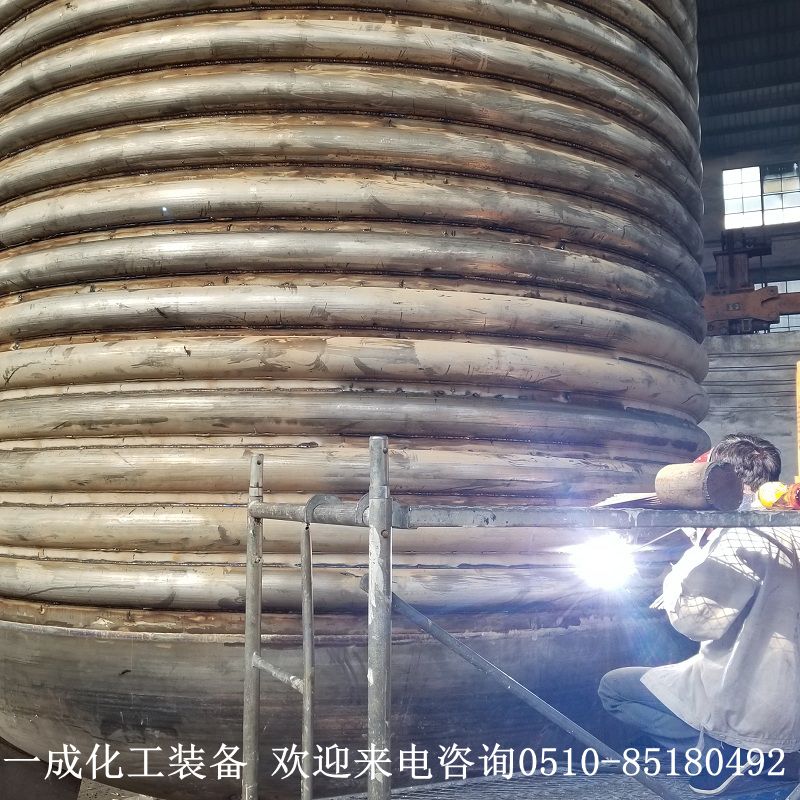

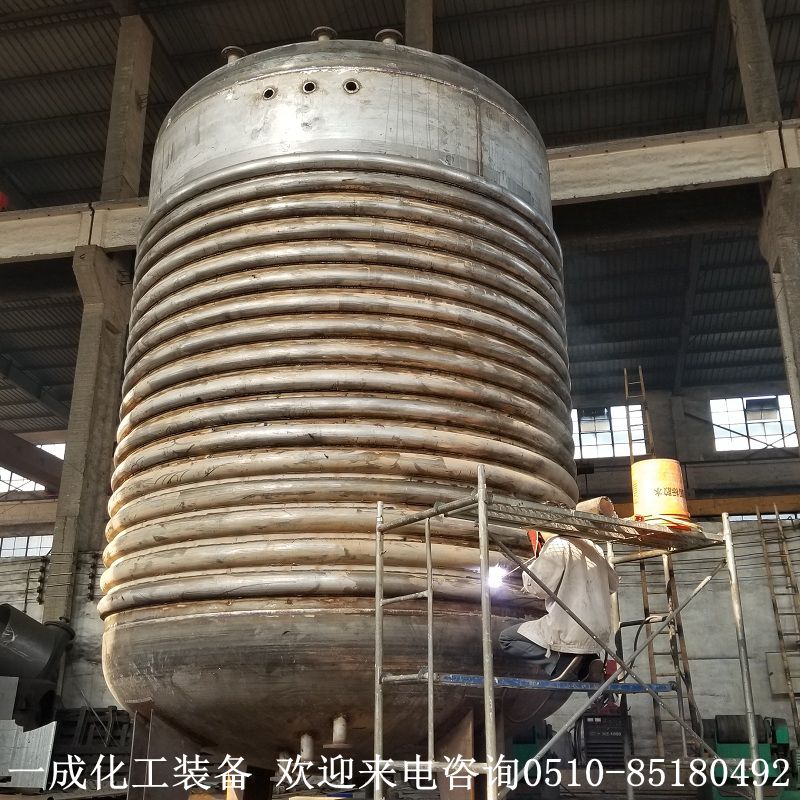

35吨外半管反应釜半管焊接中.jpg35吨外半管反应釜半管焊接中 (2).jpg

半管夹套通常由半圆管或弓形管制成,其结构放大图如图7-6所示。半圆管或弓形管一般布置在筒体外壁,既可螺旋缠绕在筒体上(图7-7 a),也可沿筒体轴向平行焊在筒体上或沿筒体圆周方向平行焊接在筒体上(图7-7 b)。半圆管或弓形管一般由带材压制而成,加工方便。当搅拌装置中的载热介质流量小时宜采用弓形管。半管夹套的缺点是焊缝多,焊接工作量大,且筒体较薄时易造成焊接变形。
  半管夹套容器的结构:
  ①半圆管和弓形管的结构,见图7-6。
  ②螺旋形和排管形半管夹套结构,见图7-7所示。半管焊接于容器壳体外壁之上,其焊缝间应留有足够的距离,以避免焊接产生的相互不利影响并便于焊接施工。


半管夹套两种结构型式



半管夹套容器结构示意图
